【 円・円弧 】 |
|
( 中心円周・円周二点・円周三点・二点中心・二線に接する円 ) |
|

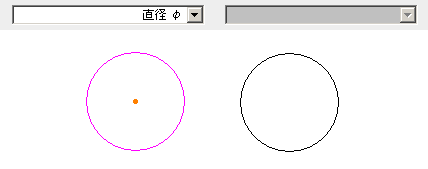

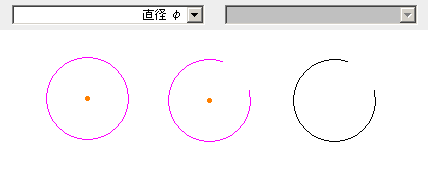

●中心円周−指定 |
|
|
|
|
▼ [ 中心円周 ] ボタンをクリック |
( マウス指定 ) |
( 数値指定 ) |
@ 中心点をクリック
A 円周点をクリック
|
@ 数値セルへ直径をセット
A 中心点をクリック ( 繰り返し )
又は
@ 中心点をクリック
A 数値セルへ直径をセット
B 画面上をクリック ( 連続書込
モードへ移行 ) |
円弧の場合 |
( マウス指定 ) |
( 数値指定 ) |
@ 中心点をクリック |
@ 数値セルへ直径をセット
中心点をクリック |
A 一方の端点をクリック
B マウスを ( 中心点回りに ) 回転 → 他方の端点をクリック |
|
|
|
|
|
|
|
|

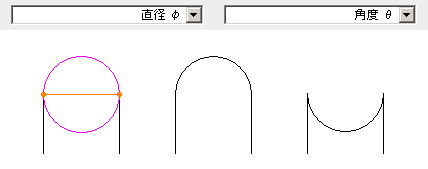

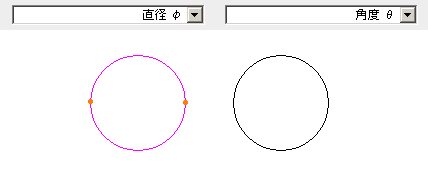

●円周二点−指定 |
|
|
|
|
▼ [ 円周二点 ] ボタンをクリック |
( マウス指定 ) |
( 数値指定 ) |
@ 一点目をクリック
A 二点目をクリック |
@ 数値セルへ直径/角度をセット
一点目をクリック
A 二点目をクリック
( 直径と角度が設定された場合 )
画面上をクリック ( 確定 ) |
円弧の場合
B 境界線( 一点目と二点目を結ぶ線 ) より作図側をクリック |
|
|
|
|
|
|
|
|
|

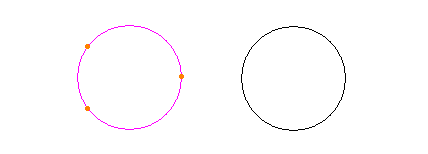

●円周三点−指定 |
|
|
|
|
▼ [ 円周三点 ] ボタンをクリック |
@ 一点目をクリック
A 二点目をクリック
B 三点目をクリック |

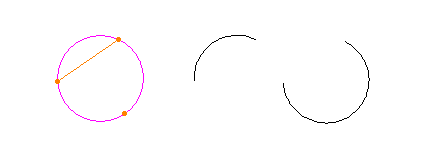

円弧の場合
C 境界線 ( 一点目と二点目を結ぶ線 ) より作図側をクリック |
|
|
|
|
|
|
|
|
|

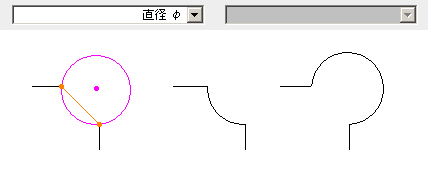

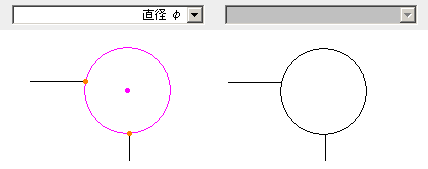

●二点中心−指定 |
|
|
|
|
▼ [ 二点中心 ] ボタンをクリック |
( マウス指定 ) |
( 数値指定 ) |
@ 一点目をクリック
A 二点目をクリック
B 三点目(円中心)を
クリック |
@ 一点目をクリック
A 二点目をクリック
B 数値セルへ直径をセット
画面上をクリック |
円弧の場合
C 境界線( 一点目と二点目を結ぶ線 ) より作図側をクリック |
|
|
|
|
|
|
|
|
|
●二線に接する円 |

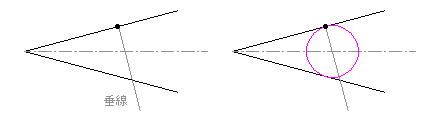

○円の接点指定 |
@ 二線の中心線を作成
A 円の接点より垂線を作成 ( [ 直線 ] → [ / ] → [ 取得 ] → 対象線を指定 → [ 垂線角
] )
B 中心線と垂線の交点を中心として円を作成 |
|
|
|

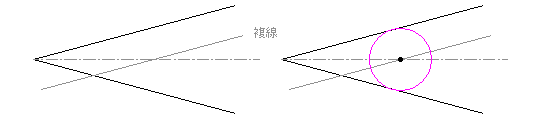

○円の直径指定 |
@ 二線の中心線を作成
A 円の半径を間隔として直線の複線を作成
B 中心線と複線の交点を中心とする円を作成 |
|
|
|
|
