【 接合 】

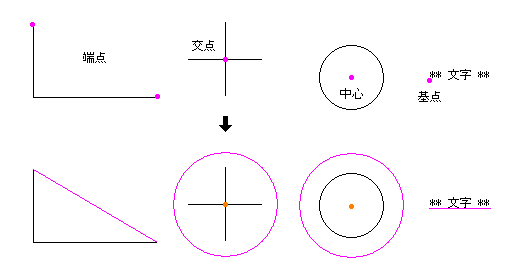

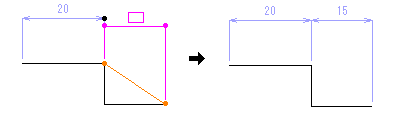

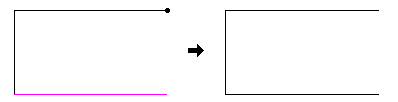

○ 端点・交点・円(円弧)の中心・基点の近傍を (右) クリック ※ マウスポインタが接合点へ移動します。 例：寸法を作図中に黒点付近を(右)クリック ※ 水平垂直線等 作図方向が固定されている場合は 接合せずに 　 固定方向の座標をセットします。 例：水平線を作図中に黒点付近を(右)クリック 水平垂直線の場合 [ F1 ～ F4 ] 又は [ 変換 ] キーで 描写方向が反転します。 < 参照 >

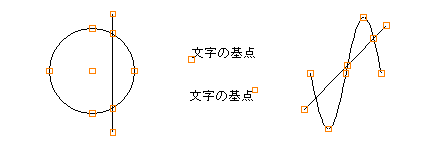

●接合点の明示

① 直線・円(円弧)・曲線・それらの交点 及び 文字の近傍へマウス移動 ② [ スペース ] キーを ( OFF 状態から ) ＯＮ ※ 接合点の表示中も 接合は (右) クリックです。
