【 寸法 】
( 長さと径・角度・初期設定・誤差の色表示・修正 )

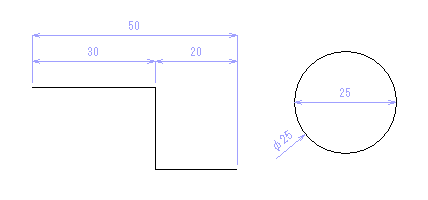

 ●長さと径
▼ [ 寸法 ] ボタンをクリック
( 直接指定 ) ( 二点指定 )
① 対象 ( 直線/円/円弧 ) を
  クリック
② 描写位置をクリック
① 一点目を (右) クリック
② 二点目を (右) クリック
③ 描写位置をクリック
※ 対象が斜線の場合 [ ─ ] [ │ ] [ / ] ボタンを 円/円弧
  は [ 直径 ] [ 半径 ] ボタンを選択ください。
  ( 水平垂直線は、ソフト側で設定します )

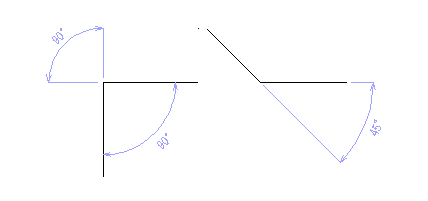

 ●角度
▼ [ 角度 ] ボタンをクリック
① 一線目をクリック
② 二線目をクリック
③ 描写位置をクリック
※ 2線の交差角を描写します。

 ●初期設定 ( 端点形状/寸法精度/対象との隙間 )
  ○ [ ツール ] メニューで 初期値を設定します。( 修正モードで個別に変更可能 )
 表示精度より一つ下の位を四捨五入します。

実寸法が 10.1234 の場合


数値は 表示倍率=1 に於ける
  印刷紙面上の間隔です。

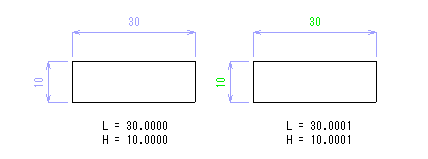

 ●誤差の色表示

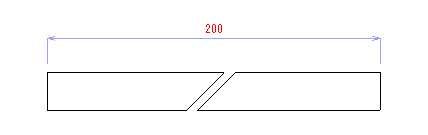

  ○ 実寸法と表示寸法に 0.0001 以上の差が生じた場合 緑色 で ユーザーが数値変更した場合は 赤色
    で寸法値を表示します。( 印刷は全て黒色 / 実寸法は [ 計測 ] 又は [ 修正 ] モードで 確認
    可能です )

  ○ 寸法関連の色は、修正モードの色指定でも変更不可にしています。( 印刷は黒色 )

 ●修正
  ○ [ 修正 ] → [ 寸法 ] ボタンより ( 標準設定項目に加えて ) 補助線の有無と長さ/寸法値/文字
    サイズ/寸法値の位置の変更が行えます。

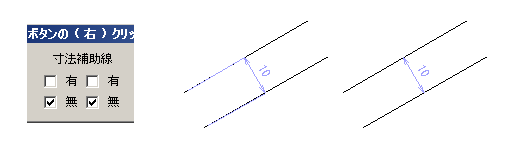

▼ 寸法補助線の表示/非表示 ( 例:平行寸法の補助線を非表示 )

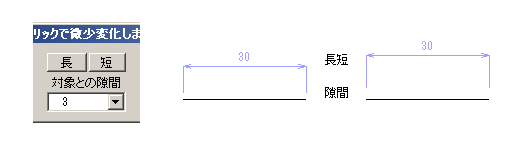

▼ 寸法補助線の長さと隙間調整
ボタンの (右) クリックで微小変化します。( 他のボタンも同様 )

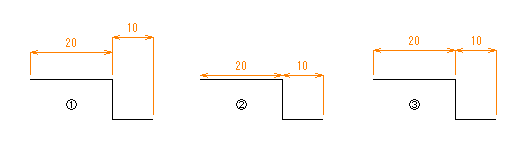

① 20 と 10 の寸法を選択 ② [ 短 ] ボタンで位置合わせ ③ [ 長 ] ボタンで位置決め

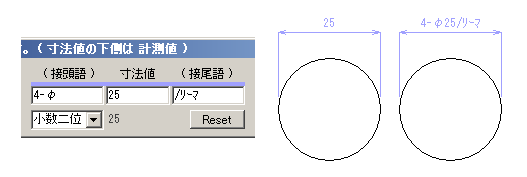

▼ 接頭語/接尾語の設定 ( ダブルクリックで常用語を読込可能 )

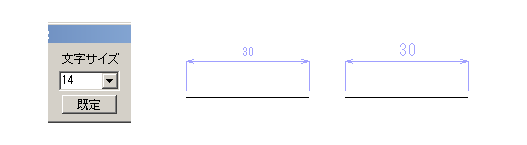

▼ 文字サイズの修正 ( [ Reset ] ボタンで 標準文字サイズ 10 に戻ります )

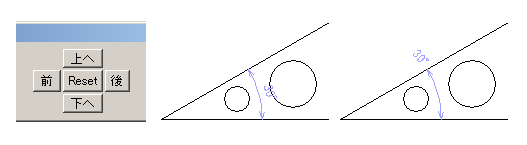

 ▼ 寸法値の位置変更 < 尺度変更に伴って変更位置が変わります >

 ●補足事項
  ○ 2段式の交差は、複行文字と組み合わせで作成可能です。( 基本文字サイズは 10 ですが、交差
    部分が極端に小さくなるため、下図は 寸法部分の文字サイズを 12 , 交差部分の文字サイズ 8
    で作成しています )

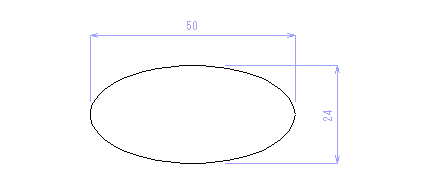

  ○ 寸法属性を解除することで 伸縮や文字の回転が自由に行え 任意の寸法線を作成可能です。
    < 参照 >
    印刷の関係で追加線は灰色にして下さい。
