【 周長 】

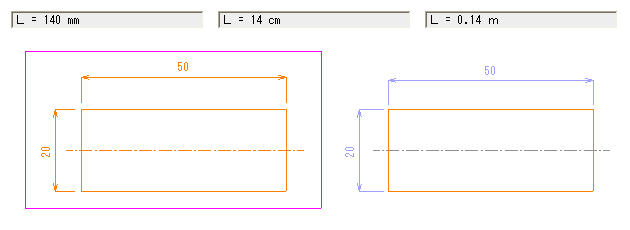

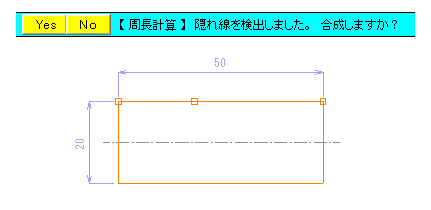

▼ [ 周長 ] メニューをクリック ○ 対象をクリック ( 一括処理は 先に [ 範囲指定 ] ) ※ 対象は 実線データのみです。 　 ( 破線・鎖線／寸法線／ハッチは、指定範囲からソフト側で除外します ) ※ 計算過程で [ ツール ] → [ 隠れ線のチェックと合成 ] を実行します。 　 注：合成しない場合、隠れ線の長さも加算します。

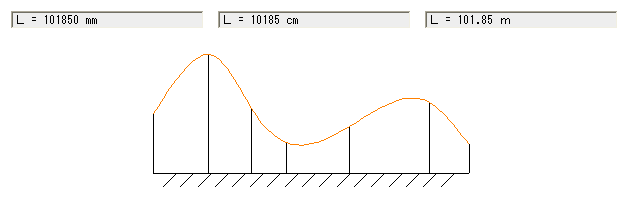

曲線の全長計算

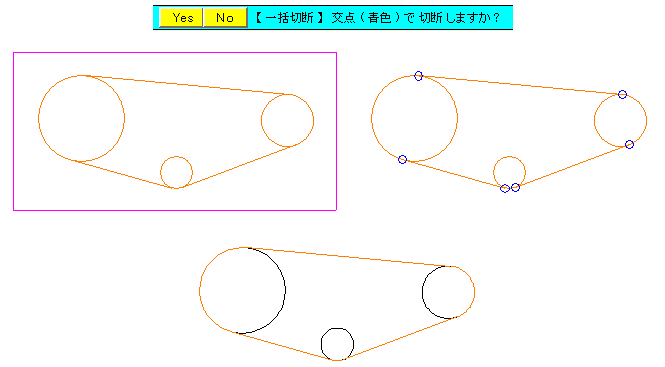

●ベルト長の計算方法

① プーリ間 ( プーリのピッチ円 ) に接線を作成 　　② [ 範囲指定 ] で 接線とプーリを選択 → [ 切断 ] ボタンで一括切断 　　③ [ 範囲指定 ] で ベルト部分を(右)クリック選択 → [ 計算 ] [ 周長 ] メニューをクリック 　　※ プーリ径は、使用ベルトの厚み(ピッチ径等)を考慮して下さい。
