【 尺度
( 等倍尺度設定・印刷用紙に合わせた尺度設定・文字の修正方法 )

○ 図面に適当な尺度を設定することで文字等を見易く作図できます。
○ 設定範囲は 10/1 ~ 1/1000 です。
○ [ 中間尺度 ] ボタンで基準尺度の上下間を 20 段階に調整可能です。
  ( 基準尺度が 1/1 なら 2/1 ~ 1/1 ~ 1/2 間を 10 + 10 段階 )
  尺度表示 ( 黄色 ) のクリックで基準尺度に戻ります。

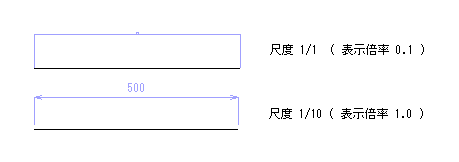

 ●等倍尺度設定

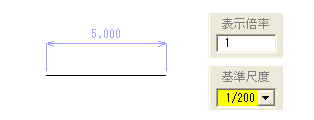

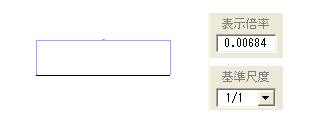

( 実行前 ) ( 実行後 )
  [ ツール ] → [ 尺度設定 ( 等倍表示 ) ] で 線長や線間を変化させずに ( 実際は尺度調整が段階
  的の為 多少変化 )
寸法値や寸法補助線の矢印を標準仕様に修正します。
  ① [ 中央配置 ] → [ 拡縮 ] ボタンで 画面の中央に図面全体を表示 ( 上図左側 実行前の状態 )
  ② [ ツール ] → [ 尺度設定 ( 等倍表示 ) ] をクリック → 実行確認 [ Yes ] を選択

 ●印刷用紙に合わせた尺度設定
  ① [ ファイル ] → [ 印刷用紙 ] メニューより A4,A3,A2,A1,A0,・・・ 横/縦 を選択
  ② [ 中央配置 ] → [ 拡縮 ] ボタンをクリック ( 図面全体を印刷領域内に表示します )
  ③ [ ツール ] → [ 尺度設定 ( 等倍表示 ) ] メニューをクリック ( 尺度を調整し 表示倍率が1
    になります )

  ※ 等倍表示 ( 表示倍率1 ) で印刷した場合、尺度にマッチした印刷長さになります。
    ( 例:尺度 1/2 図面長さ 100 ㎜ → 印刷長さ 50 ㎜ )

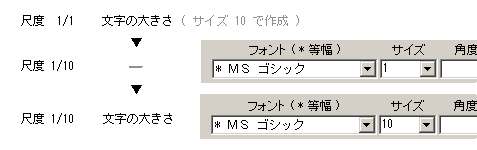

 ●文字の修正方法
  既に作成されている文字は 尺度変更に伴って 大きさが変わります。必要に応じて適当なサイズに
  修正ください。
  ① [ 範囲指定 ] ボタンより修正する文字を選択
  ② [ 修正 ] ボタンをクリック ( 複行文字なら続けて [ ( 他 ) ] ボタンをクリック )
  ③ 文字のサイズをセット → [ 確定 ] ボタン
 ※ 尺度 1/1 で適当な文字サイズが 10 なら 尺度 1/10 でも 10 です。

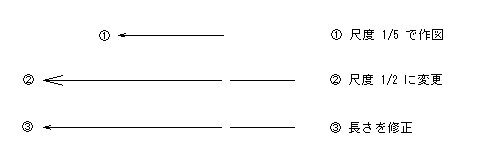

 ※ 尺度変更に伴って矢印の長さも変化します。必要に応じて修正ください。< 参照 >
