【 画面表示 】
( 背景色・記憶と復帰・中央配置・画面移動/拡大縮小・拡張ボタンの非表示 )

 ●背景色
○ チェックの有無で 画面の背景が白黒反転し 見にくい色
  が明瞭になります。
○ 印刷時の背景は、本設定に関わらず白色です。
○ 背景が黒色の場合、グループを深緑色で表示します。
 ( 編集図を白色 転写図を黒色等 個別に設定できます )

 ●記憶と復帰
○ [ ( 記憶 ) ] ボタンで 表示画面を記憶し [ ( 復帰 ) ] ボタンで
  記憶画面と現在画面を反復表示します。( 記憶情報は 印刷モード
  への移行や尺度変更等によりクリアします )

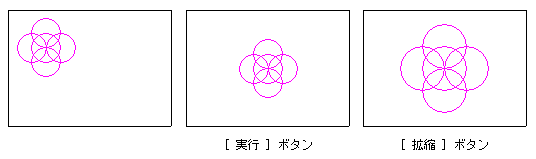

 ●中央配置
▼ [ 中央配置 ] ボタンをクリック
※ [ 実行 ] ボタンは 図面の大きさを変化せずに 中央配置します。
※ [ 拡縮 ] ボタンは 画面 又は 印刷用紙サイズの85%に収まる
  ように図面を(拡大縮小)表示します。
    ※ 小さなデータの影響で 画面の中央に表示されないように見える場合があります。
      [ 範囲指定 ] → [ 全て ] → [ ツール ] → [ ごみのチェックと消去 ] で確認ください。
      < 参照 >

 ●画面移動/拡大縮小
▼ [ 画面移動 ] ボタンをクリック
○ 画面上をクリック移動
※ ダブルクリックでクリック点をモニタの中央へ移動します。
※ [ 拡大 ] [ 縮小 ] [ 1 ] ボタンは [ 画面移動 ] ボタンへ
  連動し 各ボタンのクリック後に画面移動が行えます。
※ [ 画面移動 ] モードの解除は 画面上を (右) クリック でも
  行えます。
※ 印刷モードは、編集モードと同じ表示倍率でも ( 印刷用紙の
  サイズに合わせて )
小さく表示します。
拡大縮小率
  ( 左クリック ) ( 右クリック )
 [ 拡大 2.0 ] ボタン 2.00 4.00
     [ 1.3 ] ボタン 1.30 1.01
     [ 0.7 ] ボタン 0.70 0.99
 [ 縮小 0.5 ] ボタン 0.50 0.25
※ [ 1 ] ボタンは、表示倍率が 1 になります。
※ [ [ ] ] ボタンは、指定範囲を拡大し [ BK ] [ FR ]
  ボタンは、範囲拡大前後の画面になります。
 ( 保存画面情報は 印刷モードへの移行や尺度変更等
   によってクリアします )
 [ 表示倍率 ] セルのクリックで任意の倍率を設定可能です。
 ○ [ Shift ] + [ 方向 ( 矢印 ) ] キーで 背景図面と連動せず 編集図面の単独
   移動が行えます。

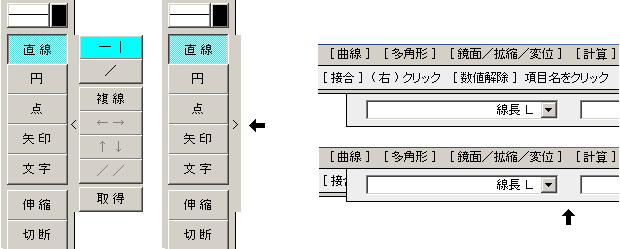

 ●拡張ボタン・入力セルの非表示
拡張ボタンや数値入力セル等は ボタン横やセル間の空白部をクリックで
画面の外側へ移動し 再クリックで元の位置に戻ります。
