【 直線 - 複線 】 |
|
●直線 |
|
|
|
▼ [ 直線 ] ボタンをクリック
▼ [ ─│ ] ( 水平垂直線 ) [ / ] ( 斜線 ) ボタンを選択 |
( マウス指定 ) |
( 数値指定 ) |
@ 始点をクリック
A 終点をクリック
|

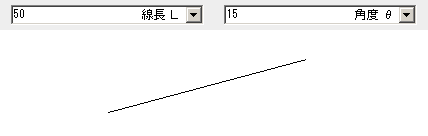

@ 数値セルへ線長/角度をセット
A 始点をクリック
B マウス移動 → 画面上をクリック |
|
|
|
|
●水平垂直線の反転 |
○ 水平垂直線は、マウスの位置で(45度の線を境に)描写方向が
変わります。描写方向を反転したい場合 [ F1〜F4 ] 又は
[ 変換 ] キーを押してください。 |
|
|
|
|
|
|

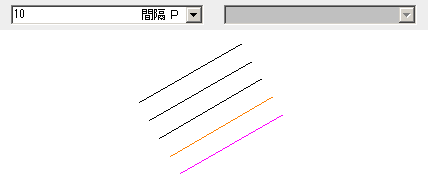

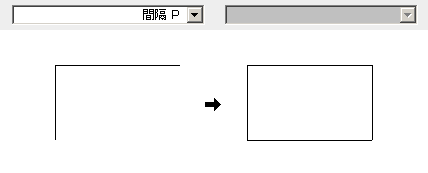

●複線 ( 直線の複写 ) |
|
|
|
▼ [ 複線 ] ボタンをクリック |
@ 対象 ( 直線 ) をクリック
A 方向ボタンを選択 ( 対象が水平/垂直線なら自動 ) |
( マウス指定 ) |
( 数値指定 ) |
B 複写先をクリック
|
B 数値セルへ間隔をセット
C マウス移動 → 画面上をクリック |
|
|
|
|
|
|
|
|
|
( 戻る ) |
|
