●シーケンサへプログラムの書込等に使用するケーブルです。( DOS/V ﾊﾟｿｺﾝ PLC 1:1 通信 )

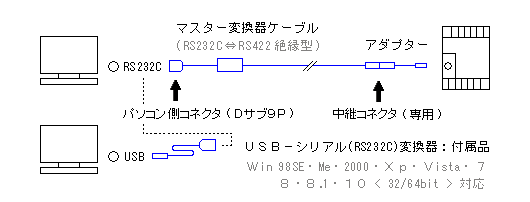

パソコンのＲＳ２３２Ｃポートには直接、ＵＳＢへは付属の変換器を用いて接続します。
( メーカー製ソフトは FXGP/WIN・GX-Developer・GX-Works2・CX-Programmer・KV-
STUDIO に適応します。各メーカー製ソフトの新旧バージョンに影響せず使用でき また
パソコンのＯＳ変更等に対するＵＳＢ変換器やドライバーの変更にも柔軟に対応します )
●通信回路は ( フォトカプラ・トランス式電圧コンバータによって交信する ) 信頼性の高い
完全絶縁型です。( ノイズの侵入によるソフトやパソコン自体の誤動作等がありません )
動作確認用の発光ダイオードは 送信時に黄色・受信時に緑色が点滅します。
( 信号変換器の外形は 80L/40W/20H で 別途 脱着可能なフェライトコアが付属
)
●アダプターの交換で異なるメーカー ( 三菱電機／オムロン／キーエンス社 ) のシーケンサ
本体内蔵ポートへ接続可能です。( ケーブル関連のトータルコストを低減します )
●標準ケーブル長は ３ｍです。( 外径５mm,アルミ箔シールド電線・延長ケーブルあり )
※シーケンサから供給される５Ｖ電源より RS232C ⇔ RS422 通信用に絶縁電源を生成するため
信号変換器の表面は 部分的に ( 自然放熱状態で雰囲気温度より２～３℃ ) 発熱します。 |
|
|
| ○接続例：三菱電機 ＦＸシリーズ FX1S/1N/2N/3S/3G/3U... ( ミニＤＩＮ８Ｐポート ) |
|
| マスター変換器ケーブル ＋ ②アダプター"ＭＩ－ＦＸ" |
 |
| < 初期のＦＸ ( FX1,FX2 Ｄサブ２５Ｐ ) 用のアダプタ－は ①"ＭＩ－Ａ" です > |
|
| ○接続例：オムロン Ｃシリーズ CPM1A,CPM2A,CQM1,C200HX/HG/HE ( Ｃ型ペリフェラルポート ) |
|
| マスター変換器ケーブル ＋ ③アダプター"ＯＭ－Ｃ" |
 |
| < CPM2C,CQM1H ( CS/CJ 型 ﾍﾟﾘﾌｪﾗﾙ ﾎﾟｰﾄ ) 用のアダプターは ④"ＯＭ－ＣＳ" です
> |
|
| ○接続例：キーエンス ＫＶシリーズ 超小型 KV,KV700,KV1000,.. ( モジュラジャックポート ) |
|
| マスター変換器ケーブル ＋ ⑥アダプター"ＫＹ－ＫＶ" |
 |
|
|

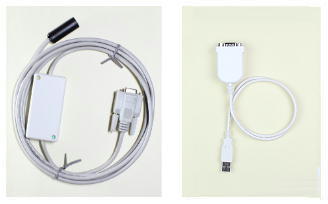

| ○マスター変換器ケーブル |
定価 19,000 円 → １３,０００ 円 |
ＵＳＢ－シリアル変換器・ドライバーＣＤ ( Ｗindows 98SE・Me・2000
Ｘp・Vista・７・８・８.1・１０ - 32/64 bit 対応 ) フェライトコア
・説明書 ( ソフトやＰＬＣディップスイッチの設定等 ) が付属します。 |
| ①アダプター "ＭＩ－Ａ" |
定価 4,000 円 → ３,５００ 円 |
コネクタ：Ｄサブ２５Ｐ
三菱電機：ＱnＡ,Ａシリーズ・初期のＦＸシリーズ ( FX1,FX2 ) |
| ②アダプター "ＭＩ－ＦＸ" |
定価 3,500 円 → ３,０００ 円 |
コネクタ：ミニＤＩＮ８Ｐ
三菱電機：ＦＸシリーズ ( FX1S/1N(C)/2N(C)/3S/3G(C)/3U(C)... ) |
| ③アダプター "ＯＭ－Ｃ" |
定価 4,500 円 → ４,０００ 円 |
コネクタ：Ｃ型ペリフェラル
オムロン：Ｃシリーズ ( CPM1A,CPM2A,CQM1,C200HX/HG/HE )
|
| ④アダプター "ＯＭ－ＣＳ" |
定価 4,000 円 → ３,５００ 円 |
コネクタ：ＣＳ／ＣＪ型ペリフェラル < 要確認 >
オムロン：Ｃシリーズ ( CPM2C,CQM1H ) ,ＣＳ／ＣＪシリーズ |
| ⑤アダプター "ＯＭ－ＲＳ" |
定価 3,500 円 → ３,０００ 円 |
コネクタ：Ｄサブ９Ｐ
オムロン：RS 232C ポートを有する CPM2A,CQM1/1H,C200H*,CP1*,CS1
CJ1,オムロン製オプションボード CP1W-CIF01 |
| ⑥アダプター "ＫＹ－ＫＶ" |
定価 3,000 円 → ２,５００ 円 |
コネクタ：モジュラジャック
キーエンス：ＫＶシリーズ ( 超小型 KV,KV700,KV1000,KV3000,.. ) |
| ○専用延長ケーブル ５ｍ |
定価 4,000 円 → ３,５００ 円 |
| アダプター接続部(中継コネクタ間)を延長します。< 連結可能 > |
| ※⑤⑥アダプターは RS232C 上位互換仕様の RS422 で通信します。 |
|
| ◆三菱Ｑシリーズ用ケーブル |
定価 3,500 円 → ３,０００ 円 |
・パソコンとＱシリーズの本体内蔵ポートを接続するＲＳ２３２Ｃケーブル
です。( Ｑ00JCPU 型を含め 全Ｑシリーズに対応 )
・ケーブル長は ２.２ｍ ( 外径５mm ,アルミ箔シールド電線 )
コネクタは パソコン側(Ｄサブ９Ｐ) ＰＬＣ側(ミニＤＩＮ６Ｐ)
・パソコンとのＵＳＢ接続はＵＳＢ－シリアル変換器が必要です。 |
| ◆オムロンRS232C用ケーブル |
定価 4,000 円 → ３,５００ 円 |
・パソコンとオムロンシーケンサのＲＳ２３２Ｃポートを接続するケーブル
です。オムロン純正ケーブル XW2Z-200S-V の代替品 で CPM2A,CQM1/1H
C200H*,CP1*,CS1,CJ1,オムロン製オプションボード CP1W-CIF01 に
対応します。( 対応機種は ⑤アダプターと同一 )
・ケーブル長は ２.２ｍ ( 外径５mm ,アルミ箔シールド電線 )
コネクタは
パソコン側(Ｄサブ９Ｐメス) ＰＬＣ側(同９Ｐオス)
・パソコンとのＵＳＢ接続はＵＳＢ－シリアル変換器が必要です。 |
|
| ※ 送料は別途必要です。 表示価格には消費税を含みます。 |
|
