【 面積・図心 】

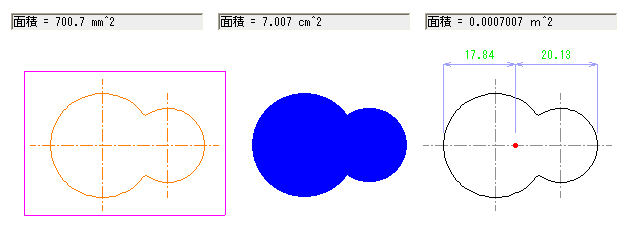

▼ 対象を範囲指定
○ [ 面積 , 図心 ] メニューをクリック
※ 対象は 実線データのみです。
  ( 破線・鎖線/寸法線/ハッチ線等 は、指定範囲からソフト側で除外します )
※ 図心は 計算結果を保存後に 赤点 で表示します。
  ( 図心位置は 寸法 又は 計測 モードで確認ください )
※ 物体と物体の接合面は 破線・鎖線 ( 実線以外 ) 又は 空白 にして下さい。
※ 計算過程で [ ツール ] → [ 隠れ線のチェックと合成 ] と [ 閉ループチェック ]
  を実行します。
※ [ 計算結果 (一覧) ] で計算値を再表示します。
