らくらくCAD【 グッピー 】は、明快な操作性・強力な編集機能・内蔵するテンプレート等によって 機械製図や電気製図にかかる時間を短縮し また、機械設計ソフト"らくらく機械設計" シーケンス制御ソフト"らくらくシーケンス" の機能アップや活用範囲を拡張するCADです。解説ビデオをご覧ください。
( 戻る ) | 動作環境 | 解説ビデオ | 機能説明サポート | 商品構成 | 価格/販売 | ご質問
< 図面を用いた機械計算やシーケンス制御(実線配線図等)が容易に行えるCADソフトです >

【 特長 】

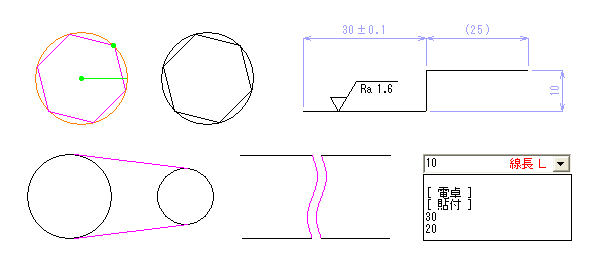

1.解説バーに進行中の操作手順、右クリックで該当マニュアルを表示します。
2.作図の進行中に於いても 画面の拡大縮小や移動等が スムーズに行えます。
3.寸法値に丸めがある場合 色分け表示し ケアレスミスを防止します。
4.多様な修正機能により 隠れ線のチェックや寸法値の加工も柔軟に行えます。
5.関連図面の重ね印刷・既存の図面やテンプレートの転写が素早く行えます。

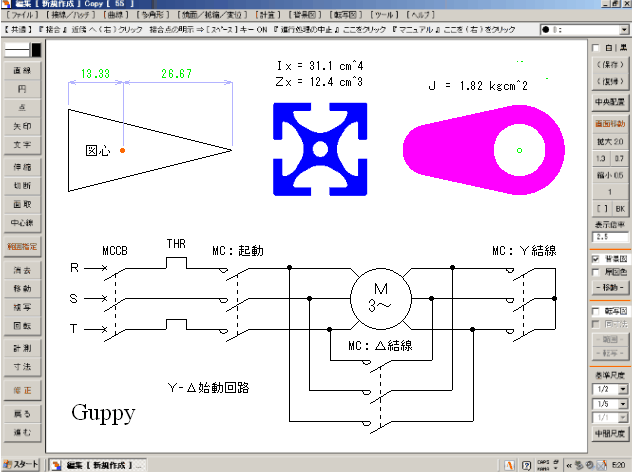

6.図面を用いた機械計算ができ計算値の移植も可能です。< 面積・図心・質量
  断面二次モーメント(I)・断面係数(Z)・慣性モーメント(J) >

7.印刷用紙に合わせた尺度設定や分割印刷 (A1をA34枚等) が簡単に行えます。

【 動作環境 】
・OS :Windows Xp・Vista・7・8・8.1・10 < 32/64 bit 版 >
・HDD:50MB( ハードデスク占有容量 )
・メモリ:該当OSの要件に適する最低容量
 ・モニタ:1024×768ピクセル以上

【 解説ビデオ 】
●対象項目をクリック → [ 実行 ] or [ 開く] → ([ 実行する ]) を選択ください。
< ダウンロードが完了次第、再生し自動的に終了します >
※ビデオの一時停止と再開は、画面上をクリック ( 停止中は 画面の左上端に PAUSED を点滅 )
 ビデオの途中終了は、画面上を (右) クリック → [ 終了 ] を選択
※セキュリティ警告は ( 全て無視 ) 処理が前へ進むように操作ください。●ビデオ操作,警告対応
01.[ 基本操作 ] (4,400KB) 数値指定・接合・マニュアル表示・モード解除・中央配置・拡大縮小表示
02.[ 範囲指定 ] (2,800KB) 追加と除外・選択要素の絞り込み・画層変更
03.[ 寸法関連 ] (2,400KB) 寸法の作成と修正
04.[ 印刷関連 ] (2,700KB) 正規印刷(尺度設定)・図面枠(表題)の修正・編集図面の微動
05.[ 計算関連 ] (2,100KB) 断面二次モーメント(I) 断面係数(Z) 慣性モーメント(J) 計算値の移植
06.[ 転写図① ] (4,900KB) テンプレート(転写図面)から接点記号・コイル記号・動力回路図の読込 →
07.[ 転写図② ] (4,200KB) → 読込接点コイル記号と動力回路図の整列配置
※ネット通信の遅い方は CDカタログ をご請求ください。CDから高速読込が可能です。●資料請求
※解説ビデオの一括ダウンロード ●Windows Xp,Vista,7 ●Windows 8,8.1 ●Windows10

【 機能説明 】
---  以下、詳細は ●項目名(青字) をクリックください  ---
共通事項  ●数値指定 ( 計算入力・取得 )
 ●接合   ( 接合点の明示 )
 ●線種・線色
 ●直線・複線 ( 水平垂直線の方向反転 )
 ●円・円弧
 ●点・中点・等分点・領域中心点
 ●矢印
 ●文字 ( フォント・字間調整・常用語・ファイル名連動文字・
       尺度変更に伴う文字サイズの修正方法・補足事項 )
 ●伸縮 ( 伸縮補助線 )
 ●切断
 ●面取
 ●中心線
 ●範囲指定 ( 追加/除外・範囲±指定・絞り込み )
 ●消去   ( 重なり部分の消去方法 )
 ●移動
 ●複写
 ●回転 ( 相対角/絶対角指定・回転複写 )
 ●計測 ( 長さと角度・角度表記・挟角・移植 )
 ●寸法 ( 初期設定・誤差の色表示・接頭語/接尾語 )
 ●修正 ( 線種線色・文字・複行間隔・横書き/縦書き・寸法値 )
 ●戻る進む ( 進行処理の中止・モード選択画面 )
 ●画層 ( 画層設定・図面データの画層設定 )
 ●画面表示 ( 背景色・記憶と復帰・中央配置・画面移動/拡大
         縮小・拡張ボタンの非表示 )
 ●尺度 ( 等倍尺度設定・印刷用紙に合わせた尺度設定・文字の
       修正方法 )
●ファイル ( ファイル名連動文字・DXFファイルの読込と作成 )
●印刷    ( 線幅指定・図面枠関連・表題修正・プリンタの選択と調整 )
●接線   ( 円-円指定・点-円指定 )
●ハッチ・塗りつぶし ( 描写領域・塗りつぶしの画面表示・補足事項 )
●曲線  ( 楕円・放物線・サイン曲線・自由曲線・補間曲線・曲線の切断 )
●多角形 ( 円の内側・円の外側 )
●鏡面複写
●拡大縮小
●変位投影図 ( 円柱の回転・平面の傾斜・平面の湾曲 )
●電卓
●周長
●面積・図心
●質量 (重量)
●断面二次モーメント (I) , 断面係数 (Z)
●断面二次極モーメント (Ip ) , 極断面係数 (Zp )
●慣性モーメント (J)
●計算結果 (一覧)
●背景図・転写図
※内蔵テンプレートファイル
 < 他社ソフトの図面や記号等は DXF 形式で読込(転写)可能です >
 ・パーツリスト①②
 ・丸数字 0-99
 ・交差記号(表面仕上)
 ・鋼材断面図:等辺山形綱  ( 20×20×3 ~ 200×200×25 )
       :不等辺山形綱 ( 90×75×6 ~ 150×100×15 )
       :溝形鋼 ( 75×40×5×7 ~ 380×100×13×20 )
       :I形鋼 ( 75×75×5×8 ~ 600×190×16×35 )
       :H形鋼 ( 100×50×5×7 ~ 913×303×19×37 )
 ・電気記号①-汎用記号 ( 使用頻度の高い記号や回路の抜粋 )
 ・電気記号②-操作スイッチ
 ・電気記号③-検出スイッチ
 ・電気記号④-リレー
 ・電気記号⑤-出力機器
 ・電気記号⑥-タイマ・カウンタ
 ・電気記号⑦-モータ
 ・電気記号⑧-電源関連
 ・電気記号⑨-端子台
 ・電気記号⑩-シーケンサ端子 ( 転写先で実機に合わせて端子を配列 )
●寸法の初期設定
●属性解除 ( 寸法線・矢印線 )
●グループ ( 指定・解除・離脱 )
●領域中心点
●文字の整列 ( 横一線・縦一線 )
●文字の検索/置換
●閉ループチェック
●隠れ線のチェックと合成
●ごみのチェックと消去
●尺度設定 (等倍表示)
●クリップボードから数値読込
●メモリの圧縮

【 商品構成 】
ご用途に合わせて E・S・G の3タイプより 選択いただけます。
○らくらくCAD【 Guppy 】E-type
○らくらくCAD【 Guppy 】S-type  ●価格/販売 ( ファックスご注文用紙の印刷 )
○らくらくCAD【 Guppy 】G-type
●Eタイプは、付加機能を必要とせず通常の2次元CADとして使用される方にお勧め商品です。
 ( [ 計算 ] メニュー項目とシーケンス制御記号等の内蔵テンプレートファイルがありません )
●Sタイプは、ご使用者が少ない企業様や個人購入の方にお得な商品です。( 全機能を含む )
●Gタイプは、同一事業場で 本ソフトを無制限に ご使用可能な商品です。( 全機能を含む )
 E,Sタイプは、本ソフトをトータル2台のパソコンで ご使用可能です。
※E,S,Gタイプ 共に サポートより 適宜 最新バージョンを 無料で ご利用いただけます。
