【 慣性モーメント (J) 】

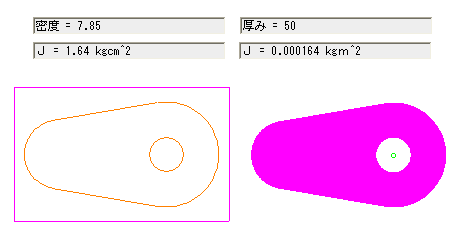

▼ 対象 ( 断面形状 ) を範囲指定
① [ 慣性モーメント (J) ] メニューをクリック
② 回転中心を (右)クリック ( 中心点が無ければ先に作成 )
③ 密度(比重と同値)と断面部の厚みをセット
④ 実行確認 ( 対象を青色で描写 )
  縞模様や欠部等が生じる場合が有りますが、計算値には影響しません。
⑤ 計算完了メッセージ → 計算値の保存確認
※ 対象は 実線データのみです。
  ( 破線・鎖線/寸法線/ハッチ線等 は、指定範囲からソフト側で除外します )
※ 計算過程で [ ツール ] → [ 隠れ線のチェックと合成 ] と [ 閉ループチェック ]
  を実行します。
※ [ 計算結果 (一覧) ] で計算値を再表示します。
※ 慣性モーメント (J) は 加速トルクの計算に使用します。

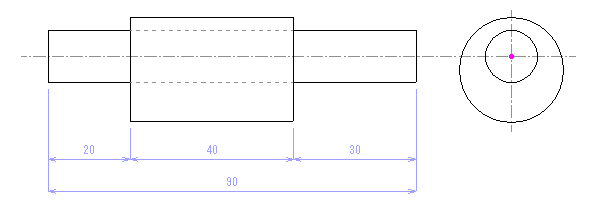

 複合断面の場合、同一断面毎に計算しその合計値を使用ください。
